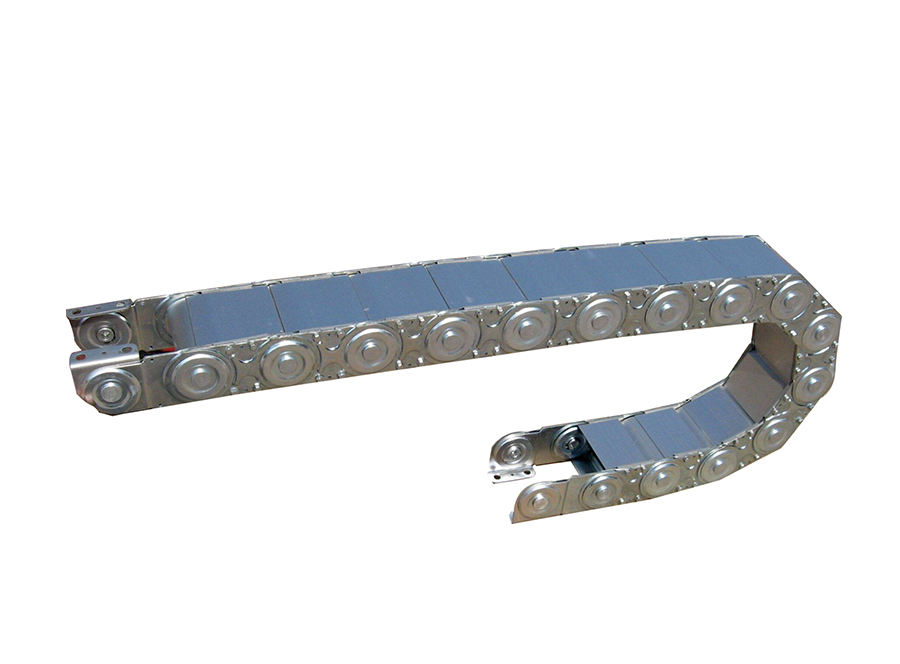

重型金属拖链的简单介绍

发布时间:2020-11-28

今天海兴盛达小编给大家介绍重型金属拖链。

重型金属拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。重型金属拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔理为5mm。链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m进出于稳定性原因,应考虑选择加大一号规格的拖链。

重型金属拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客户需要制作,适用于工作母机,移动机械等。其弯曲半径为50-600mm,链板高度为35-150mm,可任意选用。弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径。拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时。


重型金属拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周。

本文出自海兴盛达数控设备配套有限公司,转载请注明出处!更多钢制拖链关资讯请访问:www.sdskjc88.com
