护线拖链型号步骤怎么确定?

发布时间:2021-09-28

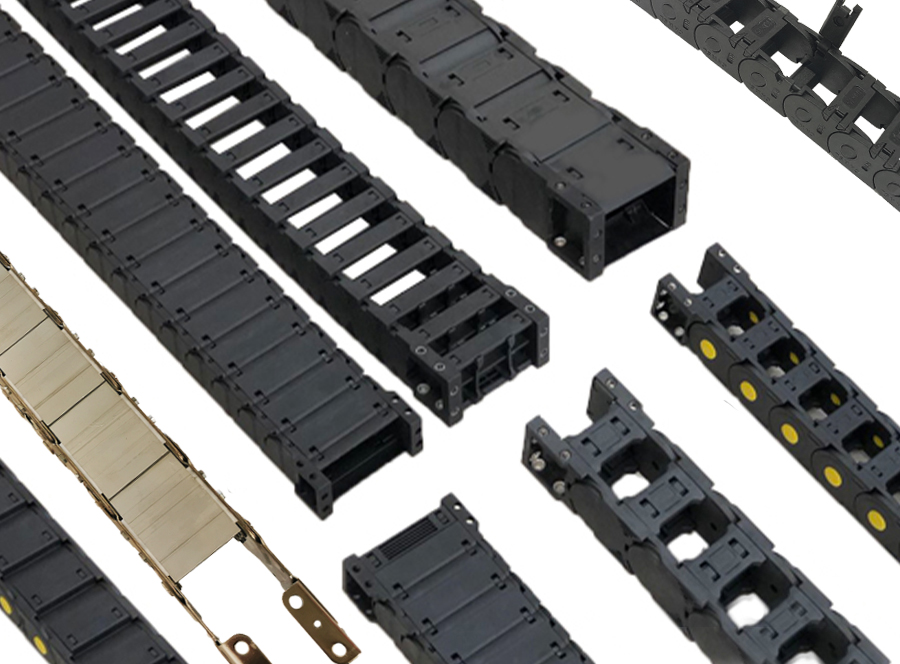

护线拖链分类:按材质分为塑料拖链和钢制拖链、按结构分为桥式拖链和全封闭拖链。
护线拖链型号的确定步骤:
1、对于拖链内置线缆必须留出不小于10%的余量,对于水管、油管等须留出不小于20%的余量。
2、根据电缆的重量确定拖链有足够的承重能力。
3、如需将数根电缆放置于一条拖链中,尽可能将他们用隔板隔开,如果不能,则需确保内部空间不允许电缆交叠。
4、根据各条电缆的重量和尺寸对称摆放,把重的和大的电缆放在两侧,把轻的和小的电缆放在中间。
5、计算电缆的行程,即电缆运行长度;
6、根据电缆的直径确定拖链支撑板的高度,进而确定拖链型号、拖链宽度;

7、尽量避免将不同材质外套的电缆放入在一条拖链,不可将数量较多的线缆捆在一起,或者距离太近以减少磨损。

8、拖链的弯曲半径:选择内置电缆、油管、气管、水管等中zui大的弯曲半径作为参考值,并留有10%以上的空间。

拖链系统

另外,拖链每节都能打开,便于安装和维修,运动的噪音低、耐磨、可高速运动。拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。
