如何测量拖链半径?

发布时间:2021-09-28

拖链的安装方式有很多种,滑行运动、架空应用(短行程)、竖直应用(站立/悬挂)、侧向应用(直行/旋转)等,如果是机械上需要限制拖链的整体高度,就是弯拖链的弯曲半径的选择较为严格,因为弯曲半径的达标与否对拖链的使用稳定性及寿命是有影响的,在产品选购当中,采购员也需要对拖链的长度、宽度、内高、内宽、弯曲半径等规格参数有一定的了解,如果选型错误将会影响到整套设备的运行。

1.选择弯曲半径的注意事项:正确选择弯曲半径还需要根据实际的高度空间限制,弯曲半径要小于设备空置的空间高度,另外弯曲半径还应达到电缆zui大直径的10倍。选择范围在75-650mm,行程小选择弯曲半径较小的拖链。

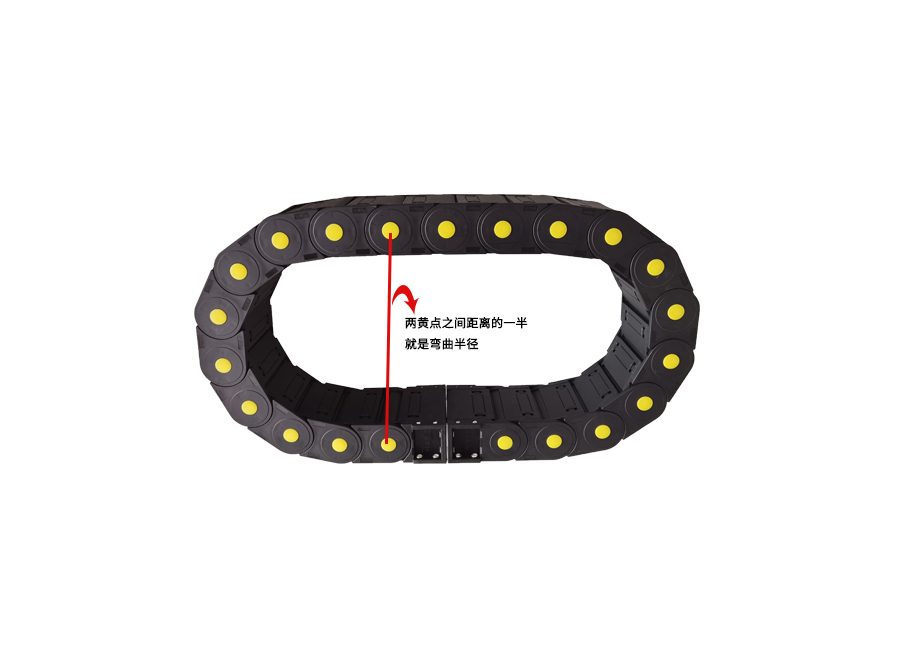

2.测量拖链的弯曲半径:将拖链弯曲折叠,找到垂直的zui高和zui低点,测量两个节点的距离,拖链的弯曲半径就等于测量直径的一半。

3.拖链弯曲总高度=弯曲半径*2+拖链外高,例如塑料塑料拖链35*75型号,其内高为25mm,外高为55mm。那么它的弯曲半径有75/100/125/150/200等。如半径75,它的红线位置弧度就是205,公式计算是半径75×2,然后加外高55,结果是205mm。反过来计算塑料拖链的半径就是,量下总弧度高度,减去外高,然后除以2,就是半径。


钢制拖链的弯曲半径计算公式: 拖链弯曲半径=(弯曲后拖链总高度-拖链厚度)/2,拖链弯曲半径越大其弯曲总高度就越高。
