GLE型金属钢铝拖链选型方法

发布时间:2021-11-09

GLE 型钢制拖链其使用行程zui大为 40 米,适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。
链板的高度,也就是支撑板的高度,是由电缆zui大直径决定的,机床zui大限度运转时,如拖链的宽度超过 300mm ,拖链的长度超过4m 时出于稳定性原因,应考虑选择加大一号规格的拖链。
弯曲半径要根据电缆的zui大直径选择并应达到电缆直径的 10 倍。弯曲半径可根据所给表格选择100 -600mm ,行程小的可相应选择较小的半径。

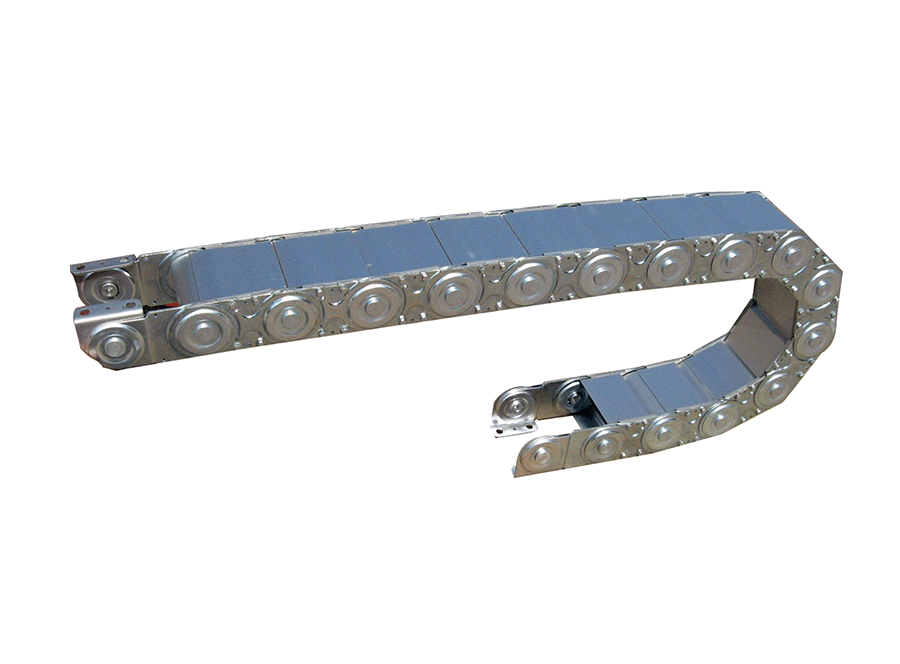

封闭钢铝拖链

拖链的固定可根据机床位置情况选择. 固定角钢可放在外周或内周在拖链内或外部 , 一般情况联结部分在拖链内 , 而向外周。TLG系列钢制拖链,是一种新型钢制拖链,是TL系列的补充。相对比TL系列钢制穿线拖链具有机械强度更大、外形更加美观的特点。钢制拖链可以根据需要做淬火、渗碳处理,以获得更强的机械强度与韧性。钢制拖链表面可以做镀锌、镀铬、镀镍处理,以适应不同的工作环境。

本文出自海兴盛达数控设备配套有限公司,转载请注明出处!更多钢制拖链相关资讯请访问:www.gdtuolian.com
