机床封闭塑料拖链选用

发布时间:2022-02-23

海兴盛达小编给大家分享封闭塑料拖链选用:

内宽:选择较粗的一些电缆、油管、气管、水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。

内高:选择内置电缆、油管、气管、水管等中zui粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。

弯曲半径:选择内置电缆、油管、气管、水管等中zui大的弯曲半径作为参考值,并留有10%以上的空间,拖链内置电缆、油管、水管、气管的放置原则。

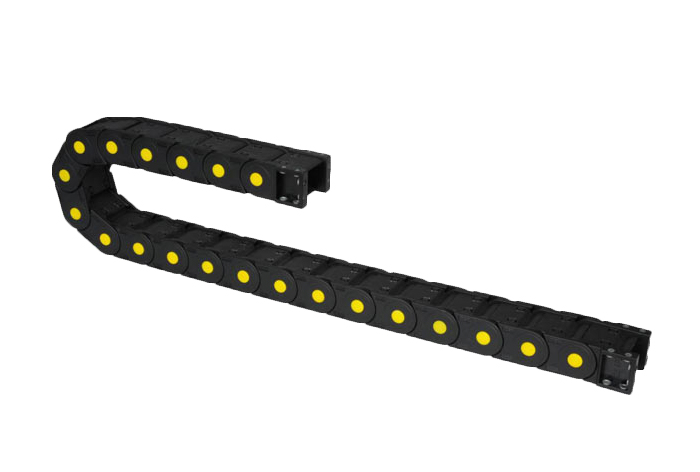

封闭塑料拖链

在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆、气管、油管等较多的时候建议使用分隔片。

应该留有15%的剩余空间,让内置电缆、油管等可以自由活动,在半径方向上对拖链不产生拉力。

直径差别大的导线应该分开铺设,重量平均分布,必要时可用分隔片分开。

本文出自海兴盛达数控设备配套有限公司,转载请注明出处!更多拖链相关资讯请访问:www.gdtuolian.com
