钢铝拖链选用方法及常规型号介绍

发布时间:2022-04-22

东莞圣达小编给大家分享钢铝拖链选用方法:

1、根据支撑板zui大孔径Dma来确定链板高度hg和拖链型号。

2、支撑板内腔孔径D1=d+约等于0.1d(取整数)。其中d=电线、电缆、液、气软管的外径。
3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径:
①当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时,可选用分开式类型支撑板;
②当拖链需承载较大管、缆负荷时,应选用高强度支撑板型-整块式;
③安装管缆的规格品种较多时,可选用框架式支撑板。
4、机床拖链使用场合受限制条件、或受环境影响,需采用钢带防护支撑板时。
5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。

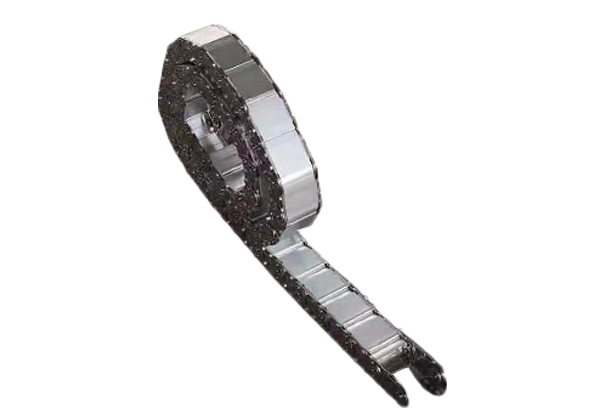

钢铝拖链

钢铝拖链常规型号介绍:

钢制拖链按结构可分为TL型钢制拖链和TLG型钢制拖链,钢制拖链按节距分类有45、65、75、95、100、125、180、225、250型。拖链宽度可按用户要求定做,弯曲半径从50-800之间。

需要注意的是钢制拖链有三种支撑板的形式。(1)当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式(3)安装管缆的规格品种较多时,可选用支撑板——框架式。

本文出自海兴盛达数控设备配套有限公司,转载请注明出处!更多拖链相关资讯请访问:www.gdtuolian.com
