拖链的移动端支撑说明

发布时间:2022-07-13

拖链的移动端支撑说明:
拖链架空短行程应用中,通常,我们需要对拖链移动端的首几节链节进行支撑。支撑板可以改善这些链节的应力集中情况,以免过度受压致使意外断裂。支撑板坡度推荐为10°~15°,并且至少能支撑3节链节或全部反装链节。

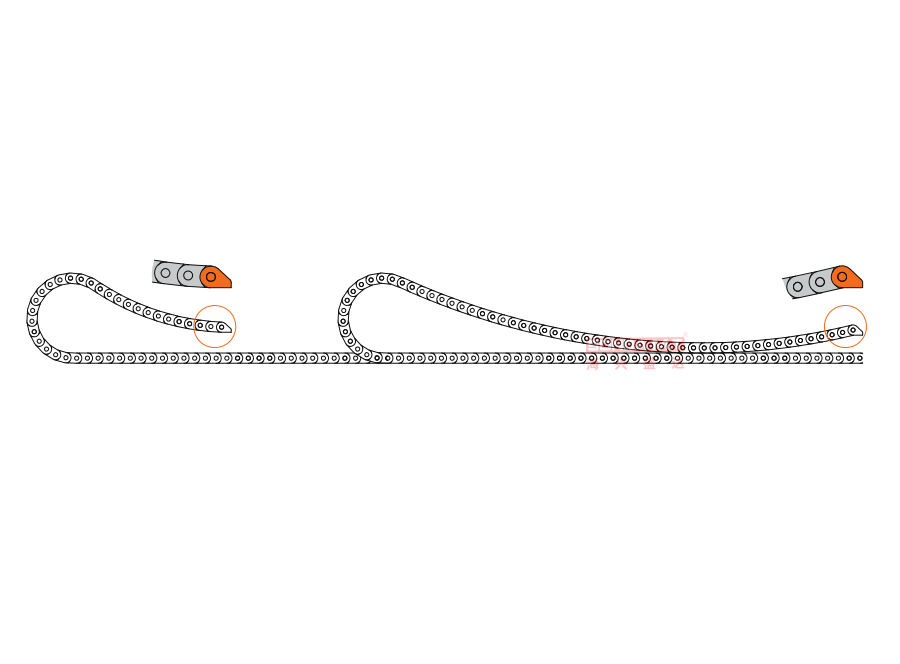

作为滑行应用的标准配置,海兴盛达拖链系统推荐使用活到式接头,活动式接头在滑行应用中,移动端链节随着拖链运行到不同位置时会发生转动导致角度变化。如下图,当拖链从左端向右端移动过程中,移动端链节从在接头的上部转动到下部。活动式接头可以很好地适配这些链节的转动,从而减轻拖链移动端链节的承载,避免应力集中。

拖链接头
