如何测量尼龙拖链的弯曲半径

发布时间:2022-09-29

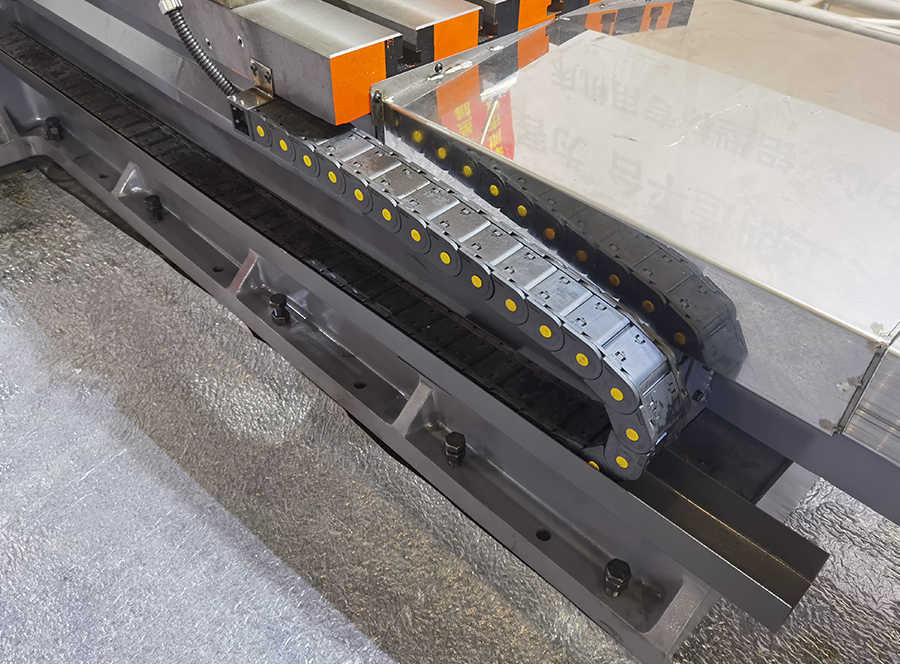

如何测量尼龙拖链的弯曲半径:将尼龙拖链弯曲折叠,找到垂直的zui高和zui低点,测量两个节点的距离,尼龙拖链的弯曲半径就等于测量直径的一半。
3.尼龙拖链弯曲总高度=弯曲半径*2+尼龙拖链外高,例如塑料塑料尼龙拖链35*75型号,其内高为25mm,外高为55mm。那么它的弯曲半径有75/100/125/150/200等。如半径75,它的红线位置弧度就是205,公式计算是半径75×2,然后加外高55,结果是205mm。反过来计算塑料尼龙拖链的半径就是,量下总弧度高度,减去外高,然后除以2,就是半径。


本文出自海兴盛达数控设备配套有限公司,转载请注明出处!更多相关拖链资讯请访问:www.sdskjc88.com
